概述
蘇拉威西烏木主要生長于地球赤道旁的印度尼西亞蘇拉威西島，地處亞洲熱帶地區(qū)，該地區(qū)終年干旱，雨水較少，島上多為崖石山，樹木生長環(huán)境極為惡劣，這就是其成材緩慢的主要原因，是印度尼西亞的國寶級植物。
形態(tài)特征
樹木形態(tài)：常綠闊葉大喬木，樹高可達40m，枝下高通常10~20m，胸徑可達1m，樹皮黑色，有溝槽，呈片狀脫落，片底有條棱。有板根，可達4m。

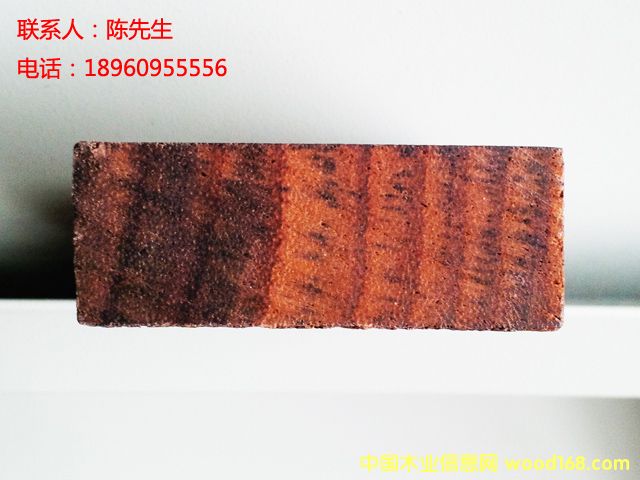

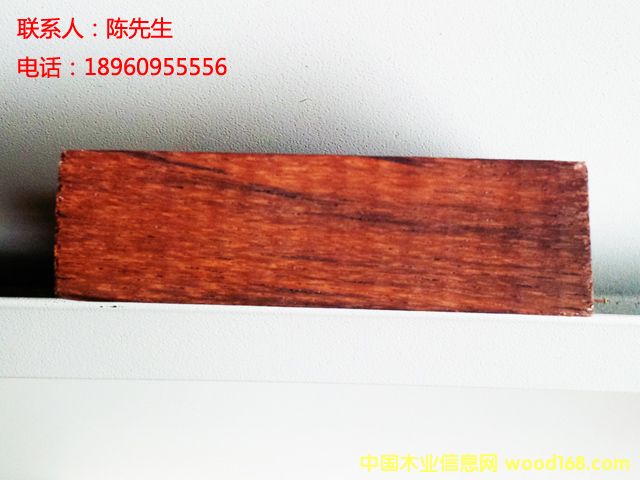

木材特征：心邊材區(qū)別明顯，邊材為黃白色或淺紅褐色，心材為黑色或栗褐色，具有深淺相間條紋，生長輪不明顯。具辛辣氣味。波痕未見。木纖維壁甚厚。管孔肉眼下可見，散孔才，單管孔，少數(shù)徑列復(fù)管孔（2~5個，多為2~3個），偶見管孔團，導(dǎo)管橫切面為卵圓形，含黑色樹膠。軸向薄壁組織豐富，主為離管帶狀(細線狀)、星散狀、星散—聚合狀、稀疏環(huán)管狀，軸向薄壁組織寬1~2個細胞，細胞內(nèi)具深色樹脂或樹膠。木射線細，肉眼下不見至可見，非疊生，射線高度不一，有5細胞以下的，也有5~15細胞的，還有15細胞以上的，但多數(shù)為5~15細胞的。異型單列射線，射線細胞多數(shù)近長方形，少量圓形，橢圓形。
性質(zhì)
木材紋理直至交錯，具光澤，結(jié)構(gòu)細而勻。木材甚重，氣干密度為1.09g/cm³；強度高，順紋抗壓強度60Mpa，抗彎強度111Mpa，抗彎彈性模量為14710Mpa。硬度大，端面硬度大于65 MPa。干縮率大，體積干縮系數(shù)大于0.65%。干燥速度慢，易開裂，稍變形。木材耐腐性，抗蟲性強，防腐處理難。加工困難但油漆、膠粘性好。
用途
蘇拉威西烏木一般用于室內(nèi)裝飾、車輛材、高級家具、樂器用材、工藝品、單板用材。由其材色悅目、紋理和諧、結(jié)構(gòu)細而勻、材質(zhì)重硬、干材尺寸穩(wěn)定等特點，制作出來的家具，線條優(yōu)美、流暢，紋理清晰，凝重高貴中又顯盎然生機，因此蘇拉威西烏木主要用于制作高檔家具，特別適宜制作仿明清式，民國式樣，以及帶有部分西洋古典風(fēng)格的家具款式，明韻清風(fēng)、古雅時尚皆可很好的體現(xiàn)出來，其主要用量也在于此。
